Afspænding af Stål: En Vigtig Proces

I en verden af metalfremstilling og ingeniørkunst er de interne kræfter, der virker inde i et materiale, lige så vigtige som de eksterne belastninger, det udsættes for. Disse usynlige, men kraftfulde indre spændinger kan være den afgørende faktor mellem en komponent, der holder i årtier, og en, der svigter katastrofalt. Spændingsudglødning, også kendt som afspænding, er en kritisk varmebehandlingsproces designet til at neutralisere disse skjulte farer. Processen sigter mod at reducere eller omfordele de interne spændinger, der opstår under fremstillingsprocesser som svejsning, bearbejdning, bøjning, valsning og smedning, uden at ændre materialets grundlæggende mikrostruktur eller mekaniske egenskaber markant.

Uden en korrekt afspænding risikerer man, at komplekse og dyre stålkomponenter deformeres, slår revner eller svigter for tidligt under brug. Denne artikel vil dykke ned i, hvad spændingsudglødning er, hvorfor det er så vigtigt, og hvordan processen udføres korrekt for at sikre stålets stabilitet og pålidelighed.

Hvad er Spændingsudglødning?

Spændingsudglødning er en type varmebehandling, hvor et metal, typisk stål, opvarmes til en bestemt temperatur, holdes ved denne temperatur i en defineret periode og derefter langsomt afkøles. Formålet er udelukkende at lindre de spændinger, der er blevet 'låst' inde i materialets krystalstruktur under fremstillingen. Disse spændinger opstår, fordi materialet udsættes for plastisk deformation. Når du for eksempel bøjer et stykke stål, strækkes de ydre fibre, mens de indre komprimeres. Ikke al denne deformation er elastisk; noget af den er permanent og skaber et internt spændingsfelt, selv når den ydre kraft er fjernet.

Det afgørende ved spændingsudglødning er, at det udføres ved en temperatur, der ligger under stålets nedre kritiske temperatur (Ac1). Dette er temperaturen, hvor stålets krystalstruktur (mikrostruktur) begynder at ændre sig. Ved at holde temperaturen under dette punkt sikrer man, at processen kun påvirker spændingsniveauet og ikke ændrer på de egenskaber, som stålet har opnået gennem tidligere hærdning eller andre varmebehandlinger, såsom hårdhed og styrke.

Hvorfor er Spændingsudglødning Nødvendigt?

Restspændinger i et materiale kan have en række negative konsekvenser, som spændingsudglødning kan afhjælpe. Jo større og mere kompleks en komponent er, og jo mere aggressiv bearbejdningen har været, desto større er mængden af indre spændinger.

• Forebyggelse af deformation: Hvis en komponent med høje indre spændinger efterfølgende bearbejdes, f.eks. ved slibning eller fræsning, kan fjernelsen af materiale forrykke spændingsbalancen. Dette kan føre til, at komponenten ændrer form, vrider sig eller kaster sig, hvilket gør det umuligt at overholde snævre dimensionstolerancer. Afspænding før den endelige bearbejdning stabiliserer komponenten.
• Reduktion af risikoen for revnedannelse: Interne spændinger kan, når de kombineres med driftsbelastninger, overstige materialets flydespænding og forårsage revner. Dette er især kritisk i svejsesamlinger, hvor den hurtige opvarmning og afkøling skaber betydelige termiske spændinger. Spændingsudglødning efter svejsning (ofte kaldet Post-Weld Heat Treatment, PWHT) er ofte et krav for kritiske strukturer som trykbeholdere og broer.
• Forbedret udmattelseslevetid: Komponenter, der udsættes for cykliske belastninger, er sårbare over for udmattelsesbrud. Trækspændinger i overfladen af materialet kan fungere som startpunkter for udmattelsesrevner. Ved at reducere disse restspændinger forbedres materialets modstand mod udmattelse markant.
• Forbedret stabilitet over tid: Selv uden ydre belastninger kan høje restspændinger forårsage, at en komponent langsomt ændrer dimensioner over tid, et fænomen kendt som krybning. Afspænding sikrer langsigtet dimensionel stabilitet.

Selve Processen: Trin for Trin

En vellykket spændingsudglødning afhænger af nøje kontrol med tre variable: opvarmningshastighed, temperatur og holdetid samt afkølingshastighed.

Opvarmning: Den Rette Temperatur

Komponenten opvarmes langsomt og kontrolleret i en ovn for at undgå at introducere nye termiske spændinger. Selve afspændingstemperaturen er afgørende. Den skal være høj nok til at tillade atomar bevægelse (diffusion), som gør det muligt for krystalstrukturen at 'slappe af' og omarrangere sig, men lav nok til ikke at påvirke den ønskede mikrostruktur.

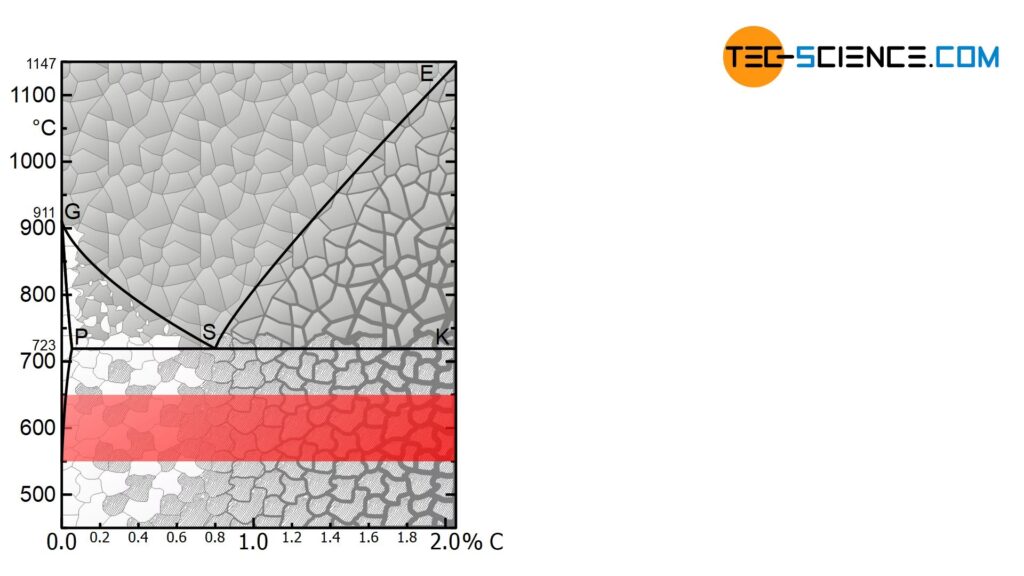

• For kulstofstål og lavtlegerede stål ligger temperaturen typisk i området 500°C – 650°C.
• For værktøjsstål kan temperaturen variere, men ligger ofte mellem 500°C – 550°C for de fleste typer, og 600°C – 700°C for varmarbejdsstål og hurtigstål.
• For rustfrie stål er processen mere kompleks. Her kan afspænding i området 290°C – 425°C anvendes for at undgå sensibilisering, en proces hvor karbider udfældes og reducerer korrosionsbestandigheden.

Holdetid: Tålmodighed er en Dyd

Når hele komponenten har nået den ønskede temperatur, skal den holdes der i en bestemt periode. Formålet med holdetiden er at sikre, at hele tværsnittet af komponenten når en ensartet temperatur, og at der er tilstrækkelig tid til, at spændingsreduktionen kan finde sted. En almindelig tommelfingerregel er at holde komponenten i én time pr. 25 mm godstykkelse. For de fleste dele er holdetiden mellem 30 minutter og 2 timer. Komplekse geometrier eller meget tykke sektioner kan kræve længere holdetider.

Afkøling: Langsomt og Sikkert

Dette er måske det mest kritiske og oftest fejlbehæftede trin i processen. Efter holdetiden skal komponenten afkøles meget langsomt og ensartet. Hurtig eller ujævn afkøling vil blot genintroducere termiske spændinger i materialet og dermed modvirke hele formålet med processen. Den ideelle afkøling sker typisk inde i ovnen, hvor temperaturen langsomt sænkes, eller ved at tage komponenten ud og lade den køle i stille luft. En langsom afkøling er nøglen til at opnå en komponent med minimale restspændinger. At dyppe komponenten i vand eller udsætte den for træk er en almindelig fejl, der fuldstændig ødelægger resultatet.

En korrekt udført spændingsudglødningscyklus kan fjerne op til 90% af de interne spændinger.

Sammenligning af Afspænding for Forskellige Ståltyper

Processen skal altid tilpasses den specifikke stålkvalitet. Nedenstående tabel giver et generelt overblik.

Ofte Stillede Spørgsmål (OSS)

Ændrer spændingsudglødning stålets hårdhed?

Nej, ikke markant, hvis det udføres korrekt. Da processen foregår under den kritiske temperatur, er dens primære formål at reducere spændinger, ikke at ændre på de mekaniske egenskaber som hårdhed og styrke, der er opnået ved tidligere varmebehandlinger. Hvis temperaturen bliver for høj, kan det dog resultere i en uønsket anløbning (blødgøring) af materialet.

Hvad sker der, hvis man køler stålet for hurtigt ned efter afspænding?

Hurtig eller ujævn afkøling er den største fejl, man kan begå. Det vil skabe nye termiske spændinger i materialet, fordi ydersiden af komponenten køler og trækker sig sammen hurtigere end kernen. Dette kan i værste fald efterlade komponenten med et spændingsniveau, der er lige så højt eller højere end før behandlingen, og risikoen for deformation vender tilbage.

Er spændingsudglødning altid nødvendigt efter svejsning?

Ikke altid, men meget ofte. For tynde materialer eller mindre kritiske samlinger kan det undlades. Men for tykvæggede komponenter, komplekse svejsesamlinger, og strukturer der er underlagt høje belastninger eller opererer i aggressive miljøer (f.eks. trykbeholdere), er det ofte et lovkrav for at sikre strukturel integritet og undgå spændingskorrosion.

Konklusion

Spændingsudglødning er en ofte overset, men fundamental proces i fremstillingen af pålidelige stålkomponenter. Ved omhyggeligt at opvarme, holde og langsomt afkøle materialet kan man fjerne de skadelige indre spændinger, der er en uundgåelig konsekvens af de fleste fremstillingsmetoder. Resultatet er en komponent, der er dimensionelt stabil, mere modstandsdygtig over for revner og udmattelse, og generelt mere sikker i drift. At forstå og korrekt anvende principperne for spændingsudglødning er afgørende for enhver, der arbejder med design, fremstilling eller kvalitetskontrol af metalkomponenter.
