Hovedspænding: Forståelse og Beregning

Hovedspænding og hovedtøjning er fundamentale begreber inden for strukturel ingeniørvidenskab og design. De danner grundlaget for evaluering og analyse af materialer og strukturer. Disse termer er afgørende for sikkerheden og stabiliteten i utallige anvendelser, da de afspejler de interne kræfter og deformationer, som materialer udsættes for under eksterne belastninger. Betydningen af at forstå disse koncepter understreges af anvendelsen af formlerne for hovedspænding og hovedtøjning, som er værktøjer, der giver fagfolk mulighed for at vurdere og mindske potentielle risici i designfasen. I denne oversigt vil vi udforske essensen af disse begreber, deres matematiske formuleringer og deres implikationer i virkelige scenarier.

Hvad er Hovedspænding?

Hovedspænding repræsenterer de maksimale og minimale normalspændinger, der opstår i et materiale, når det udsættes for komplekse belastningsforhold. Det er essentielt at forstå dette koncept, da det giver indsigt i materialets reaktion og dets potentielle svaghedspunkter. Når materialer udsættes for spændinger i flere retninger, kan bestemmelsen af hovedspændingen afsløre de mest alvorlige spændingskoncentrationer, hvilket er afgørende for at undgå strukturelle fejl. At kende den maksimale hovedspænding er især vigtigt for fejl-analyse, da denne værdi angiver det højeste spændingsniveau, materialet udsættes for. I struktur- og designteknik kan forståelsen af den maksimale hovedspænding være forskellen mellem en holdbar, langtidsholdbar struktur og en forestående fiasko.

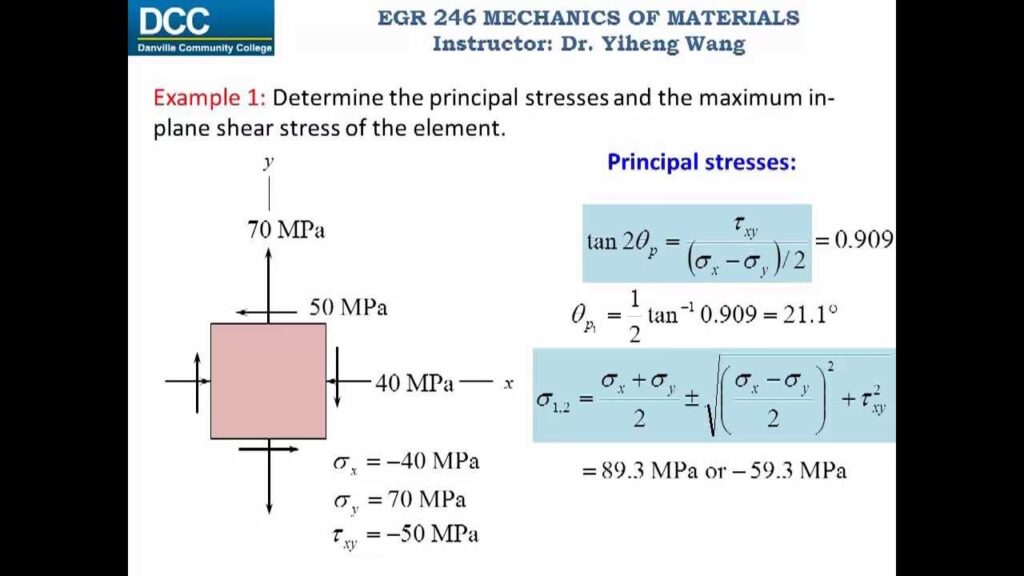

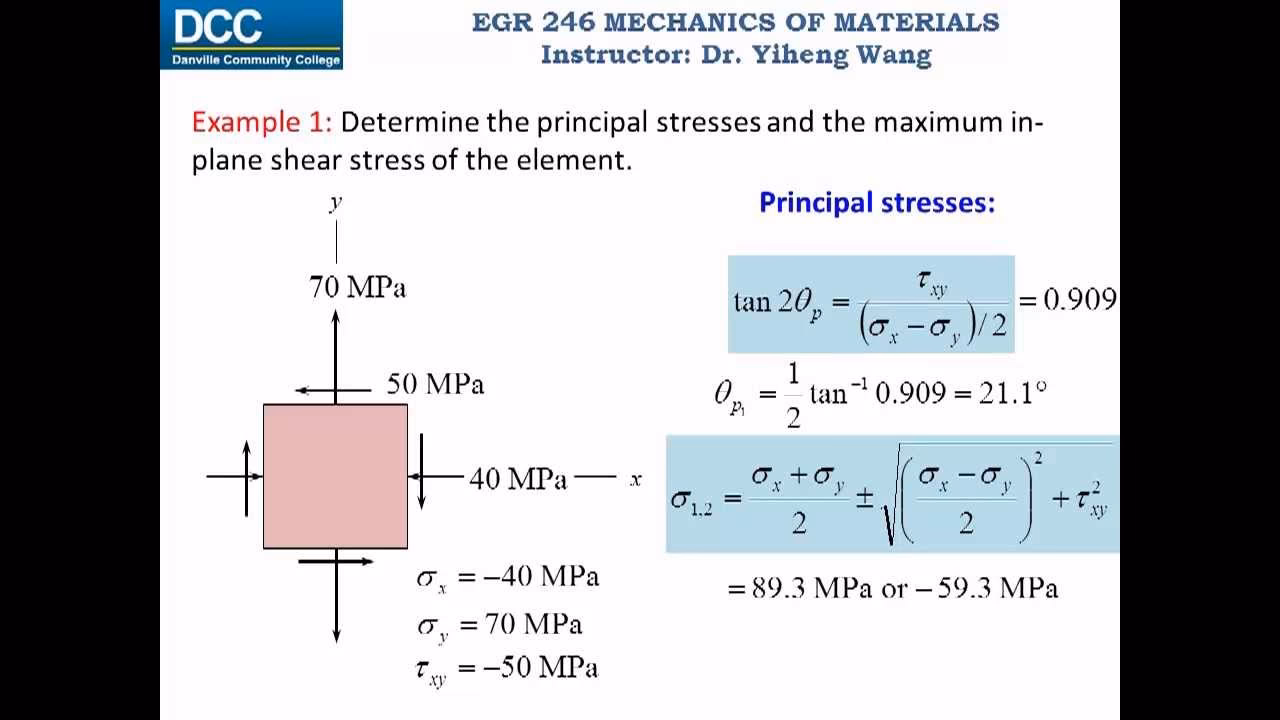

Formlen for den maksimale (σ₁) og minimale (σ₂) hovedspænding i et 2D-scenarie er givet ved:

σ₁ = ( (σₓ + σᵧ) / 2 ) + √[ ( (σₓ - σᵧ) / 2 )² + τₓᵧ² ]

σ₂ = ( (σₓ + σᵧ) / 2 ) - √[ ( (σₓ - σᵧ) / 2 )² + τₓᵧ² ]

Hvor:

• σₓ og σᵧ er normalspændingerne i henholdsvis x- og y-retningen.
• τₓᵧ er forskydningsspændingen i xy-planet.

Disse formler, der er rodfæstet i ligevægt og materialemekanik, giver en nøjagtig repræsentation af den spænding, som materialet oplever. Ligningerne sikrer, at designs ikke kun er optimale, men også opfylder de nødvendige krav til sikkerhed.

Cauchy's Spændingstensor

Cauchy's spændingstensor, ofte blot kaldet spændingstensoren, er et grundlæggende koncept tæt forbundet med hovedspænding. Den giver en omfattende repræsentation af spændingstilstanden i et materiale-element. I bund og grund beskriver spændingstensoren både størrelsen og retningen af de normale og forskydningsspændinger, der virker på alle mulige orienteringer af et plan i et deformerbart legeme. Forståelsen af spændingstensoren er afgørende, da den danner grundlaget for at udlede hovedspændingerne. Ved at diagonalisere spændingstensoren kan man bestemme disse hovedværdier, som fremhæver de mest og mindst belastede tilstande i materialet. En sådan transformationsproces er central, især når man undersøger komplekse spændingsscenarier, da den hjælper med at fastslå den sande natur og retning af de maksimale spændinger.

Mohrs Cirkel: En Grafisk Fremstilling

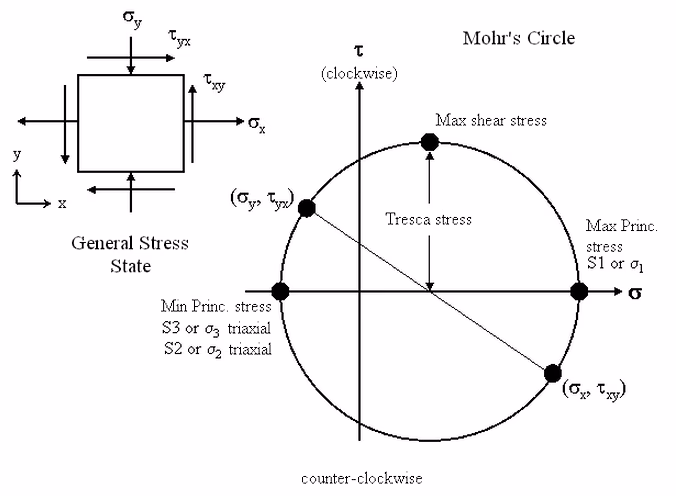

En almindeligt anvendt grafisk repræsentation af spændingsanalyse er Mohrs Cirkel, et essentielt værktøj for ingeniører. Denne 2-dimensionelle grafiske metode muliggør en klar visuel fortolkning af spændingstransformation og belyser forholdet mellem normal- og forskydningsspændinger i materialer. Ved at plotte normal- og forskydningsspændingerne på cirklen bliver det ligetil at identificere den maksimale hovedspænding og dens tilsvarende orientering. Cirklens radius giver også indsigt i størrelsen af de resulterende spændinger. Mohrs Cirkel er ikke kun en visualiseringsteknik; den er en bro til at forstå de centrale koncepter bag hovedspænding. Dens anvendelighed strækker sig også til tøjningsanalyse, hvilket gør den relevant for beregninger af hovedtøjning.

Hovedspænding vs. Von Mises Spænding

Inden for strukturanalyse findes der forskellige kriterier for at forstå og forudsige fejl. To af de mest fremtrædende er hovedspænding og Von Mises spænding. Selvom begge sigter mod at give indsigt i materialets opførsel under belastning, tjener de forskellige formål og er baseret på separate teorier.

Hovedspænding fokuserer på de maksimale og minimale normalspændinger, der virker på et element. Dette er især afgørende ved analyse af sprøde materialer, da disse spændinger indikerer potentielle brudpunkter. Omvendt fokuserer Von Mises spænding, også kendt som ækvivalent spænding, mere på den energi, der fører til flydning, især i duktile (seje) materialer. Det er en afledt værdi, der sigter mod at forudsige starten på plastisk deformation og repræsenterer ikke en faktisk spændingskomponent i materialet.

Hvad er Hovedtøjning?

Hovedtøjning repræsenterer de maksimale og minimale tøjningsværdier, som et materiale oplever under belastning. At forstå tøjning er afgørende, da det giver indsigt i materialets deformation – hvor meget et materiale strækkes eller komprimeres under påførte spændinger. Tøjning defineres generelt som ændringen i dimension divideret med den oprindelige dimension.

Ligesom hovedspændinger opstår hovedtøjninger på planer, hvor forskydningstøjningen er nul. Ligningerne til at bestemme hovedtøjningerne er analoge med dem for hovedspænding:

ε₁ = ( (εₓ + εᵧ) / 2 ) + √[ ( (εₓ - εᵧ) / 2 )² + (γₓᵧ / 2)² ]

ε₂ = ( (εₓ + εᵧ) / 2 ) - √[ ( (εₓ - εᵧ) / 2 )² + (γₓᵧ / 2)² ]

Hvor:

• ε₁ og ε₂ er henholdsvis den maksimale og minimale hovedtøjning.
• εₓ og εᵧ er normaltøjningerne i x- og y-retningen.
• γₓᵧ er ingeniørforskydningstøjningen.

At genkende og beregne den maksimale hovedtøjning er essentielt for at sikre materiale- og strukturel sikkerhed, da det giver et mål til at forudse og forhindre potentielle fejl.

Anvendelser i Ingeniørvidenskab

I ingeniørverdenen er forståelsen af hovedspænding og -tøjning ikke kun en teoretisk nødvendighed; det er en praktisk forudsætning. Disse koncepter spiller en central rolle i, hvordan strukturer designes, analyseres og optimeres.

Bygge- og Anlægsteknik

Ved opførelse af broer, højhuse eller dæmninger er der en konstant balance mellem strukturens vægt, de ydre kræfter (vind, jordskælv) og de anvendte materialer. Ved at beregne den maksimale hovedspænding kan ingeniører forudsige, hvor fejl sandsynligvis vil opstå, og derefter designe forstærkninger for at undgå dem. Dette sikrer offentlig sikkerhed og strukturel levetid.

Luft- og Rumfartsteknik

For luft- og rumfartsingeniører er indsatsen utrolig høj. Flykomponenter udsættes for ekstreme spændinger, fra kræfterne under start og landing til trykforskelle i store højder. Ved hjælp af hovedtøjningsformlen kan de vurdere, hvordan flydele vil deformere eller ændre form under disse forhold, hvilket er afgørende for sikkerheden i luften.

Bilindustrien

I bilindustrien er der et konstant pres for at gøre biler lettere og mere brændstofeffektive, samtidig med at sikkerheden skal opretholdes. Ingeniører bruger beregning af hovedspænding til at teste og designe bilkomponenter, såsom chassis, affjedring og motorophæng, for at sikre, at de kan modstå belastningerne fra vejen, samtidig med at de er økonomiske og effektive.

Moderne Analyse med Simulering

I den digitale tidsalder revolutionerer computersimuleringer den måde, vi griber ingeniørmæssige udfordringer an på. Analyse af hovedspænding og -tøjning er blevet mere præcis, effektiv og detaljeret med moderne beregningsværktøjer. Før disse værktøjers fremkomst var ingeniører afhængige af håndberegninger og fysiske tests i lille skala. Nu giver simuleringer, især via Finite Element Analysis (FEA), et omfattende billede af, hvordan strukturer reagerer på forskellige kræfter, allerede inden de bygges.

Softwareplatforme giver ingeniører mulighed for virtuelt at påføre belastninger, udføre en grundig analyse af spændingsfordelinger og forudsige potentielle fejlpunkter. En afgørende fordel ved simuleringsværktøjer er deres evne til at give indsigt i den maksimale hovedspænding og -tøjning i komplekse geometrier under mangefacetterede belastningsforhold. Denne dybdegående analyse giver ingeniører mulighed for optimering af deres designs, hvilket gør strukturer sikrere og mere effektive. Sammenfaldet af simuleringsteknologi og principperne for hovedspænding og -tøjning former fremtiden for ingeniøranalyse.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor er hovedspændinger vigtige?

Hovedspændinger er vigtige, fordi de repræsenterer de maksimale og minimale normalspændinger i et punkt. Ved at kende disse værdier kan ingeniører forudsige, om et materiale vil fejle (enten ved brud eller flydning) under en given belastning, hvilket er afgørende for at designe sikre og pålidelige strukturer.

Hvad er forskellen på normalspænding og forskydningsspænding?

Normalspænding (σ) virker vinkelret på en overflade og forårsager enten træk (strækning) eller tryk (sammenpresning). Forskydningsspænding (τ) virker parallelt med overfladen og forårsager, at lag i materialet glider i forhold til hinanden.

Kan et materiale have nul hovedspænding?

Ja. Hvis et materiale slet ikke er under belastning, vil alle spændingskomponenter være nul, og dermed vil hovedspændingerne også være nul. Desuden kan specifikke belastningsscenarier, som ren forskydning, resultere i, at gennemsnitsspændingen er nul, selvom hovedspændingerne ikke er det (den ene vil være positiv, den anden negativ).

Hvordan bruges Mohrs cirkel i praksis?

I praksis bruges Mohrs cirkel til hurtigt at visualisere spændingstilstanden i et punkt. Ved at plotte de kendte spændinger (σₓ, σᵧ, τₓᵧ) kan en ingeniør grafisk bestemme hovedspændingerne (cirklens skæring med den vandrette akse), den maksimale forskydningsspænding (cirklens radius) og den vinkel, hvor disse maksimale spændinger opstår.
