Torsionsspænding i Aksler: En Komplet Guide

Torsionsforskydningsspænding er et fundamentalt begreb inden for maskinteknik og materialevidenskab, som enhver ingeniør eller designer, der arbejder med roterende komponenter, skal have en dyb forståelse for. Når en aksel udsættes for en vridende kraft – kendt som et drejningsmoment eller torque – opstår der interne spændinger i materialet. Disse spændinger, specifikt forskydningsspændinger, modstår vridningen. Hvis disse spændinger overstiger materialets styrke, kan akslen deformeres permanent eller endda briste, hvilket kan føre til katastrofale svigt i maskineriet. Denne artikel fungerer som en omfattende guide til at forstå, beregne og håndtere torsionsspænding i aksler, fra de grundlæggende formler til praktiske designovervejelser og virkelige anvendelser.

Hvad er Torsionsforskydningsspænding?

For at visualisere torsionsspænding kan man forestille sig at vride en våd klud. Når du drejer enderne i modsatte retninger, opstår der en vridende kraft i hele kluden. På samme måde opstår torsionsspænding i en aksel, når et drejningsmoment (T) påføres. Dette drejningsmoment skaber en forskydningsspænding (repræsenteret ved det græske bogstav tau, τ) langs akslens tværsnit. I modsætning til træk- eller trykspænding, hvor kraften virker vinkelret på et område, virker forskydningsspænding parallelt med området.

En vigtig egenskab ved torsionsspænding i en cirkulær aksel er dens fordeling. Spændingen er ikke ensartet over hele tværsnittet. Den er nul i centrum af akslen (langs den neutrale akse) og stiger lineært ud mod overfladen, hvor den når sin maksimale værdi. Det er derfor, at brud som følge af torsion ofte starter ved akslens ydre overflade.

Den Grundlæggende Formel for Torsionsspænding

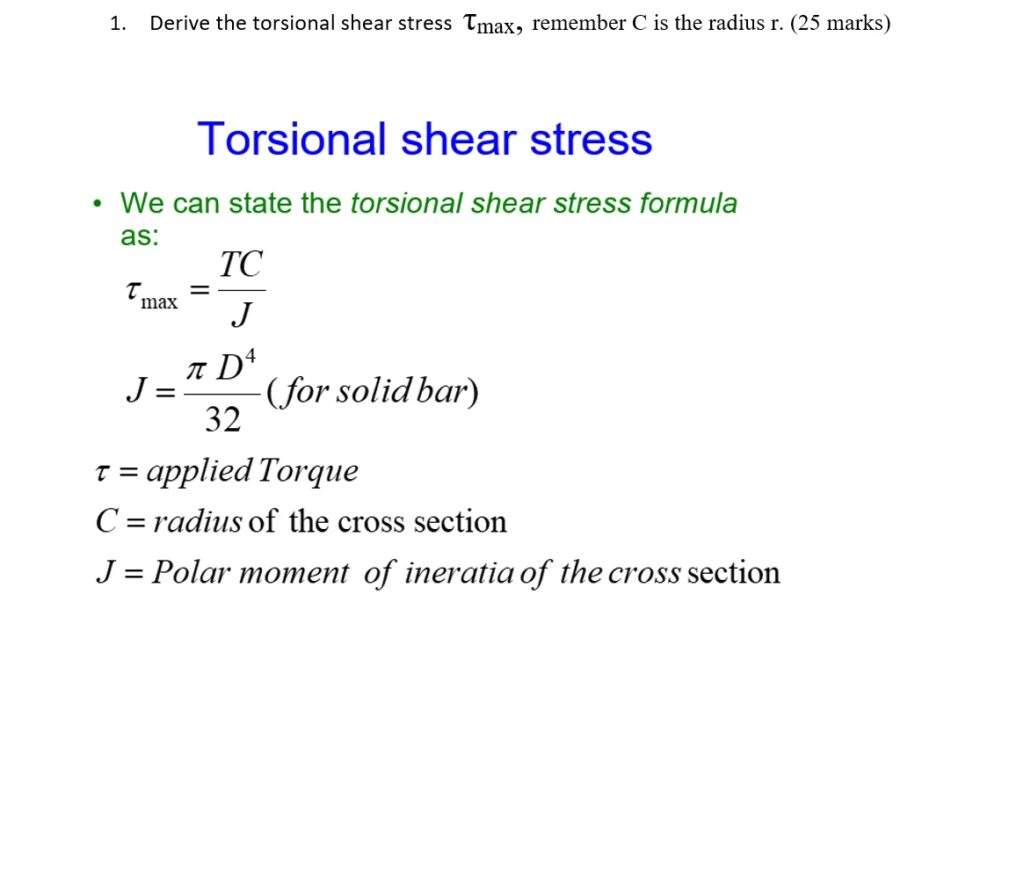

Beregningen af torsionsforskydningsspænding i en given position på en cirkulær aksel er baseret på en central formel:

τ = (T * r) / J

Lad os nedbryde hver komponent i denne formel:

• τ (Tau): Dette er forskydningsspændingen på et specifikt punkt. Enheden er typisk Pascal (Pa) eller megapascal (MPa).
• T (Torque): Dette er det påførte drejningsmoment, som er den vridende kraft. Enheden er Newton-meter (Nm).
• r (radius): Dette er afstanden fra centrum af akslen til det punkt, hvor spændingen beregnes. For at finde den maksimale spænding bruger man akslens ydre radius (R).
• J (Polært inertimoment): Dette er en geometrisk egenskab ved akslens tværsnit, der beskriver dens modstand mod vridning. Enheden er meter i fjerde potens (m⁴). Det er afgørende for at forstå, hvordan en aksels form påvirker dens styrke.

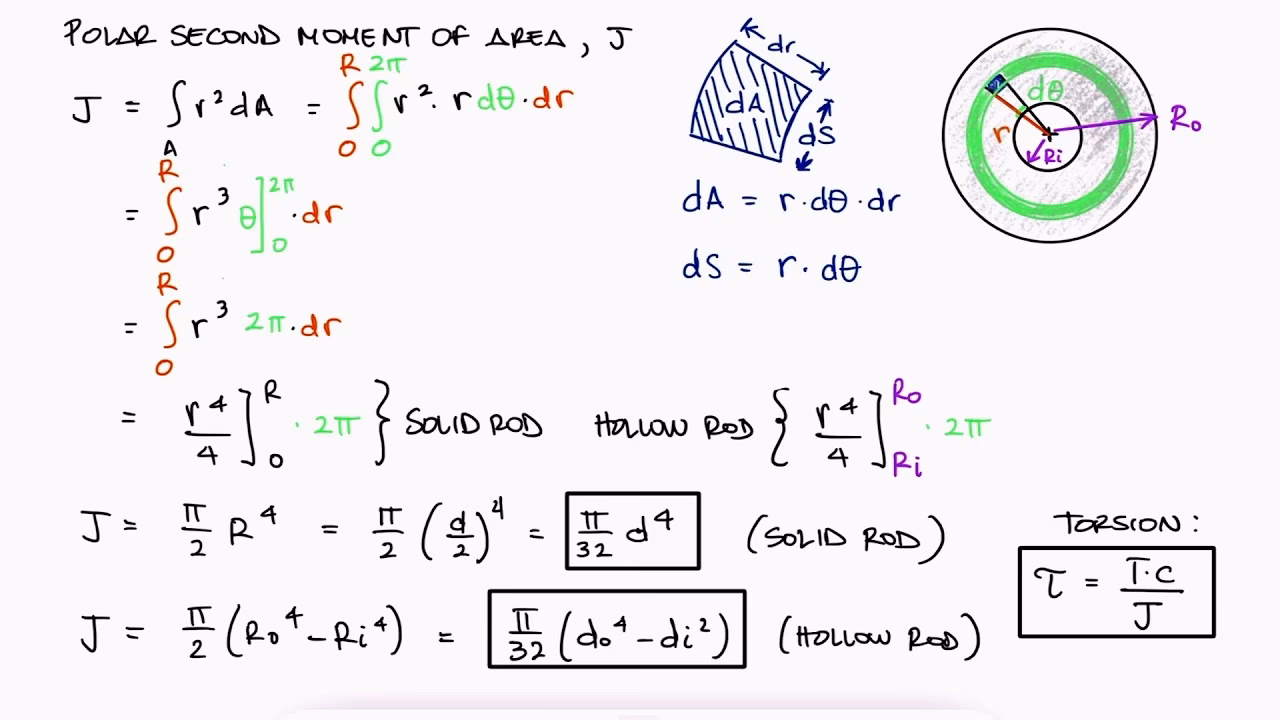

Forståelse af Polært Inertimoment (J)

Det polære inertimoment, J, er for torsion, hvad arealinertimomentet er for bøjning. Det kvantificerer, hvor effektivt et tværsnits form er til at modstå vridning. En større J-værdi betyder større modstand mod torsion for et givet materiale. Formlen for J afhænger af akslens geometri.

For en massiv cirkulær aksel:

J = (π * D⁴) / 32

Hvor D er akslens ydre diameter.

For en hul cirkulær aksel:

J = (π * (D⁴ - d⁴)) / 32

Hvor D er den ydre diameter, og d er den indre diameter.

Det er værd at bemærke, at en hul aksel kan være meget mere materialeeffektiv end en massiv aksel. Da spændingen er lavest i midten, bidrager materialet i kernen meget lidt til at modstå torsion. Ved at fjerne denne kerne (og skabe en hul aksel) kan man opnå en betydelig vægtreduktion med kun et lille fald i torsionsstyrken. Dette er grunden til, at hule aksler ofte bruges i højtydende applikationer som i fly- og bilindustrien.

Beregning af Maksimal Spænding og Vridningsvinkel

Ud over selve spændingen er det ofte nødvendigt at beregne to andre vigtige parametre: den maksimale spænding og den totale vridning af akslen.

Maksimal Forskydningsspænding (τ_max)

Da spændingen er størst ved den ydre overflade (hvor r = R = D/2), kan vi udtrykke den maksimale spænding som:

τ_max = (T * R) / J

Ved at indsætte formlerne for J kan vi finde direkte udtryk for den maksimale spænding i massive og hule aksler, hvilket er nyttigt i designfasen til hurtigt at bestemme den nødvendige diameter for en aksel, der skal modstå et givet drejningsmoment.

Vridningsvinkel (θ)

Når et drejningsmoment påføres, vil akslen vride sig. Vinklen på denne vridning (θ) er ofte en kritisk designparameter, da overdreven vridning kan føre til funktionsfejl i maskiner. Vridningsvinklen (i radianer) beregnes med følgende formel:

θ = (T * L) / (G * J)

Her er de nye variable:

• L: Akslens længde (i meter).
• G: Forskydningsmodulet (også kendt som stivhedsmodulet). Dette er en af materialets egenskaber, der beskriver dets stivhed mod forskydningsdeformation. Enheden er Pascal (Pa). For stål er G typisk omkring 79 GPa.

Praktiske Beregningseksempler

Lad os anvende teorien på et par eksempler.

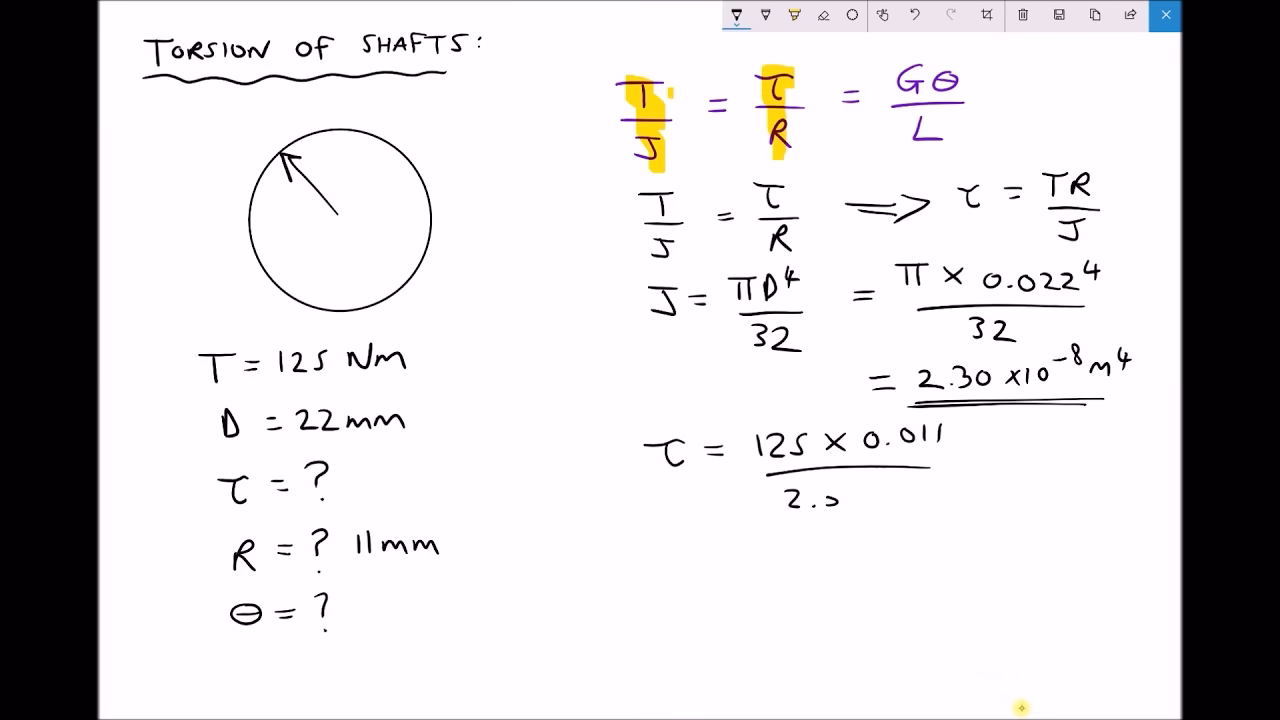

Eksempel 1: Massiv Aksel
En massiv stålaksel med en diameter på 50 mm og en længde på 1 m udsættes for et drejningsmoment på 1000 Nm. Stålets forskydningsmodul (G) er 79 GPa.

1. Beregn J: J = (π * (0.05 m)⁴) / 32 ≈ 6.136 x 10⁻⁷ m⁴
2. Beregn τ_max: τ_max = (1000 Nm * (0.05 m / 2)) / (6.136 x 10⁻⁷ m⁴) ≈ 40.7 MPa
3. Beregn θ: θ = (1000 Nm * 1 m) / (79 x 10⁹ Pa * 6.136 x 10⁻⁷ m⁴) ≈ 0.0206 radianer. (For at konvertere til grader: 0.0206 * (180/π) ≈ 1.18°)

Eksempel 2: Hul Aksel
Forestil dig nu en hul aksel med samme ydre diameter (50 mm), længde (1 m) og materiale, men med en indre diameter på 40 mm.

1. Beregn J: J = (π * ((0.05 m)⁴ - (0.04 m)⁴)) / 32 ≈ 3.623 x 10⁻⁷ m⁴
2. Beregn τ_max: τ_max = (1000 Nm * (0.05 m / 2)) / (3.623 x 10⁻⁷ m⁴) ≈ 69.0 MPa
3. Beregn θ: θ = (1000 Nm * 1 m) / (79 x 10⁹ Pa * 3.623 x 10⁻⁷ m⁴) ≈ 0.0349 radianer. (≈ 2.0°)

Disse eksempler viser, at mens den hule aksel er lettere, oplever den en højere maksimal spænding og en større vridning for det samme drejningsmoment.

Sammenligning af Massive og Hule Aksler

Valget mellem en massiv og en hul aksel afhænger af designkravene. Nedenstående tabel opsummerer de vigtigste forskelle.

Designovervejelser og Anvendelser

Beregning af torsionsspænding er ikke kun en akademisk øvelse; det er en afgørende del af designprocessen. Ingeniører skal sikre, at den maksimale forskydningsspænding i en aksel er et godt stykke under materialets flydespænding for at undgå permanent deformation. Dette gøres ved at anvende en sikkerhedsmargin.

Designprocessen involverer typisk:

1. Belastningsanalyse: Bestem det maksimale drejningsmoment, som akslen vil blive udsat for under drift.
2. Materialevalg: Vælg et materiale med passende egenskaber, især en høj flydespænding for forskydning og et passende forskydningsmodul (G).
3. Geometrisk design: Beregn den nødvendige diameter (og eventuel indre diameter) for at holde spændingerne og vridningen inden for acceptable grænser.

Anvendelserne er utallige og spænder over næsten alle industrier, herunder:

• Bilindustrien: Drivaksler, krumtapaksler og gearkassekomponenter.
• Luft- og rumfart: Propelaksler i fly og rotoraksler i helikoptere.
• Energiproduktion: Aksler i turbiner og generatorer i kraftværker.
• Industrielt maskineri: Aksler i motorer, pumper og transportbånd.

Ofte Stillede Spørgsmål (FAQ)

Hvad er en beregner for torsionsspænding, og hvordan virker den?

En beregner for torsionsspænding er et softwareværktøj, der automatiserer beregningerne vist i denne artikel. Brugeren indtaster parametre som drejningsmoment, akslens dimensioner (længde, diameter) og materialets egenskaber (G), hvorefter værktøjet hurtigt beregner den maksimale forskydningsspænding og vridningsvinklen. Det er et uvurderligt værktøj for ingeniører til hurtig analyse og designiteration.

Hvad er de vigtigste formler, man skal kende?

De tre mest afgørende formler er: 1) Formlen for forskydningsspænding, τ = (T * r) / J. 2) Formlen for polært inertimoment, J (forskellig for massive og hule aksler). 3) Formlen for vridningsvinkel, θ = (T * L) / (G * J).

Hvad er begrænsningerne og antagelserne bag disse beregninger?

Disse formler er baseret på flere antagelser: Akslen skal have et cirkulært tværsnit, materialet skal være homogent og opføre sig lineært elastisk (dvs. det følger Hookes lov), og vridningen må ikke være så stor, at den ændrer akslens geometri markant. For aksler med ikke-cirkulære tværsnit eller komplekse belastninger er mere avancerede metoder som finite element analysis (FEA) nødvendige.

Hvordan påvirker materialevalg torsionsspændingen?

Materialevalget påvirker primært to ting. For det første bestemmer materialets flydespænding, hvor meget spænding (τ_max) akslen kan modstå, før den deformeres permanent. Stærkere materialer som legeret stål kan modstå højere spændinger. For det andet bestemmer materialets forskydningsmodul (G), hvor meget akslen vil vride sig (θ) under en given belastning. Materialer med et højt G-modul er stivere og vil vride sig mindre.
